RK3588-levyn ja lautanen kehityslautakunnan tavoitteena on mahdollistaa joustavat yhdistelmät ydinlevyn ja funktionaalisten alakorttien (kantolauta) välillä ottamalla käyttöön modulaarinen suunnittelu ja käyttämällä standardisoituja rajapintoja (esim. PCIe, MXM, nopea korttilevy-liittimet)
Verrattuna integroidulle levylle tai yhden taulun tietokoneelle, lauta -levyn emolevyn osakkeet ovat seuraavat keskeiset edut:
| Etu | B2B -kehityslautakunnat | Perinteiset MCU -taulut |
| Laajennettavuus | Modulaarinen, kuumavaihdettavissa oleva | Kiinteät oheislaitteet, hyppyjohdot |
| Signaalin laatu | Tukee GHz-tason signaaleja | Rajoitettu pienen nopeuden GPIO/UART |
| Kehitysnopeus | Käytä validoituja moduuleja uudelleen | Vaatii täyden laitteiston uudelleensuunnittelun |
| Käyttötapaukset | Monimutkaiset järjestelmät (AI/teollisuus) | Yksinkertainen ohjaus (anturin hakkuut) |
● Tehokas Soc: RockChip RK3588 (8-ytiminen aivokuori-A76/A55, 6TOPS NPU)
● Modulaarinen suunnittelu: Joustavat B2B -liittimet mukautetun laajennuksen saavuttamiseksi
● Nopea rajapinnat: PCIe 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-Display: Tukee 8k@60fps + 4K@60fps samanaikainen lähtö
● Teollisuusluokka: -40 ° C - +85 ° C: n toiminta
● Rikkaat rajapinnat: Mini PCIe, M.2 M Key, MIPI CSI

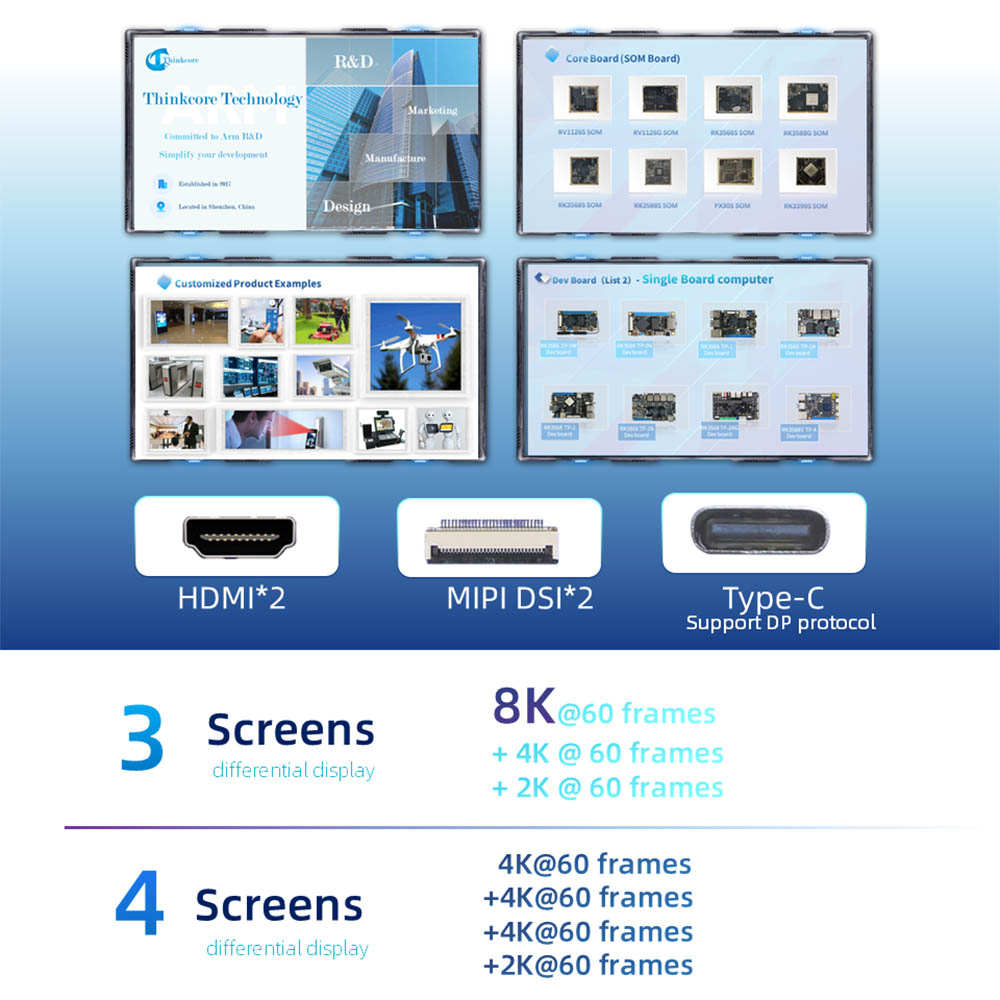

● Multi näytön erilainen näyttö: Tukee kolmen näytön heterogeenistä näyttöä ja neljän näytön heterogeenistä näyttöä. HDMI*2; MIPI DSI*2; Tyyppi-C (tukee DP-protokollaa)

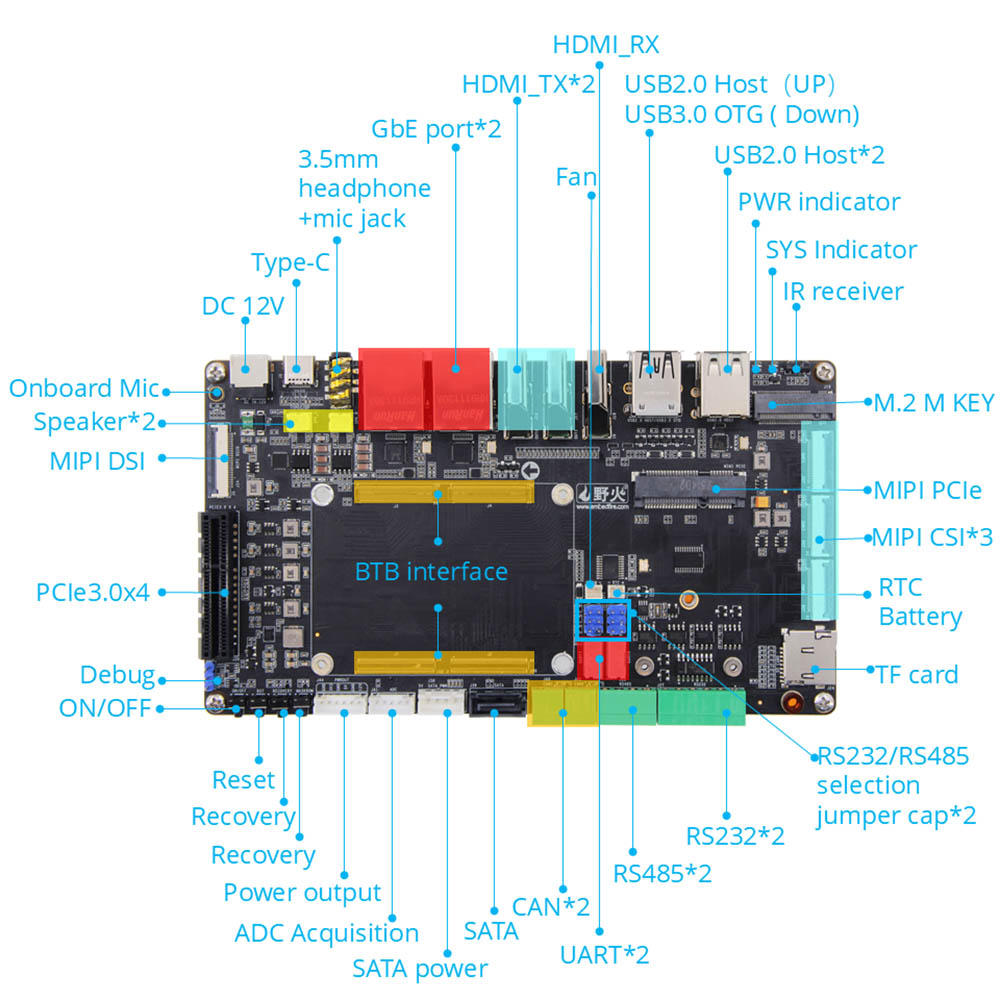

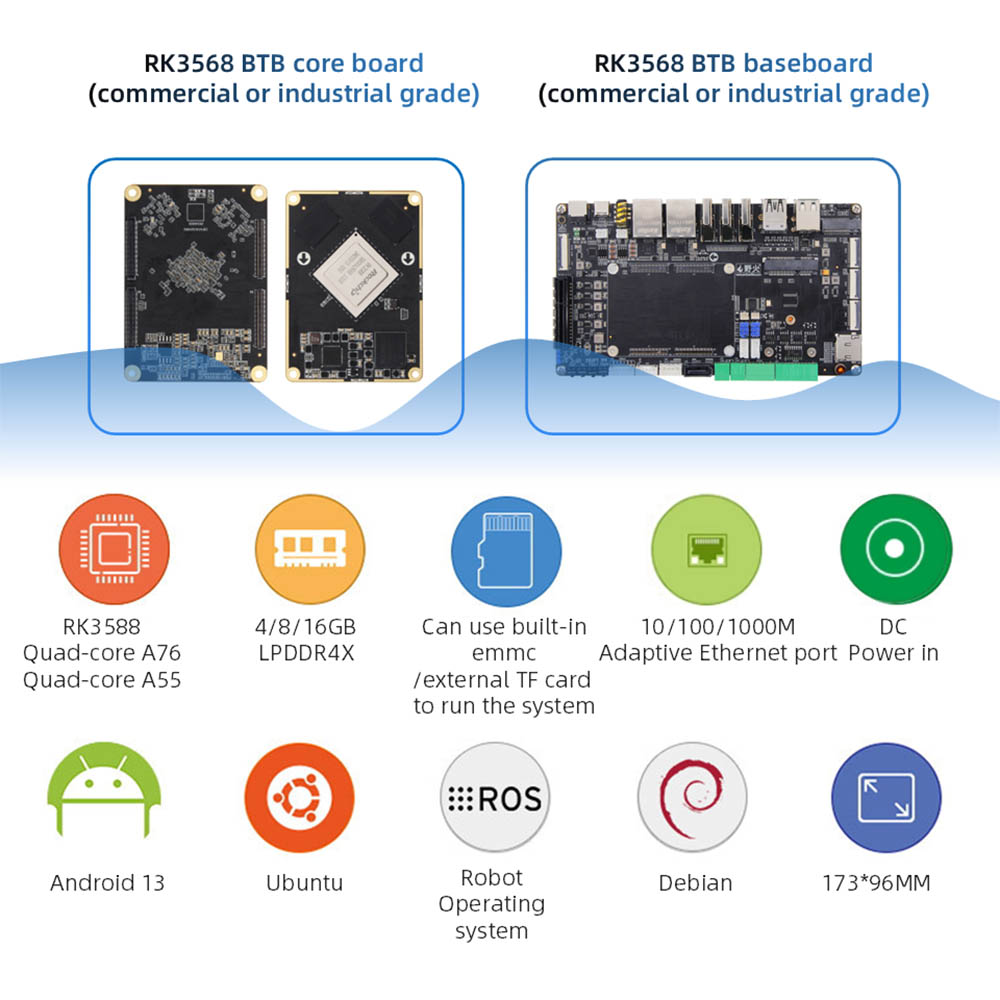

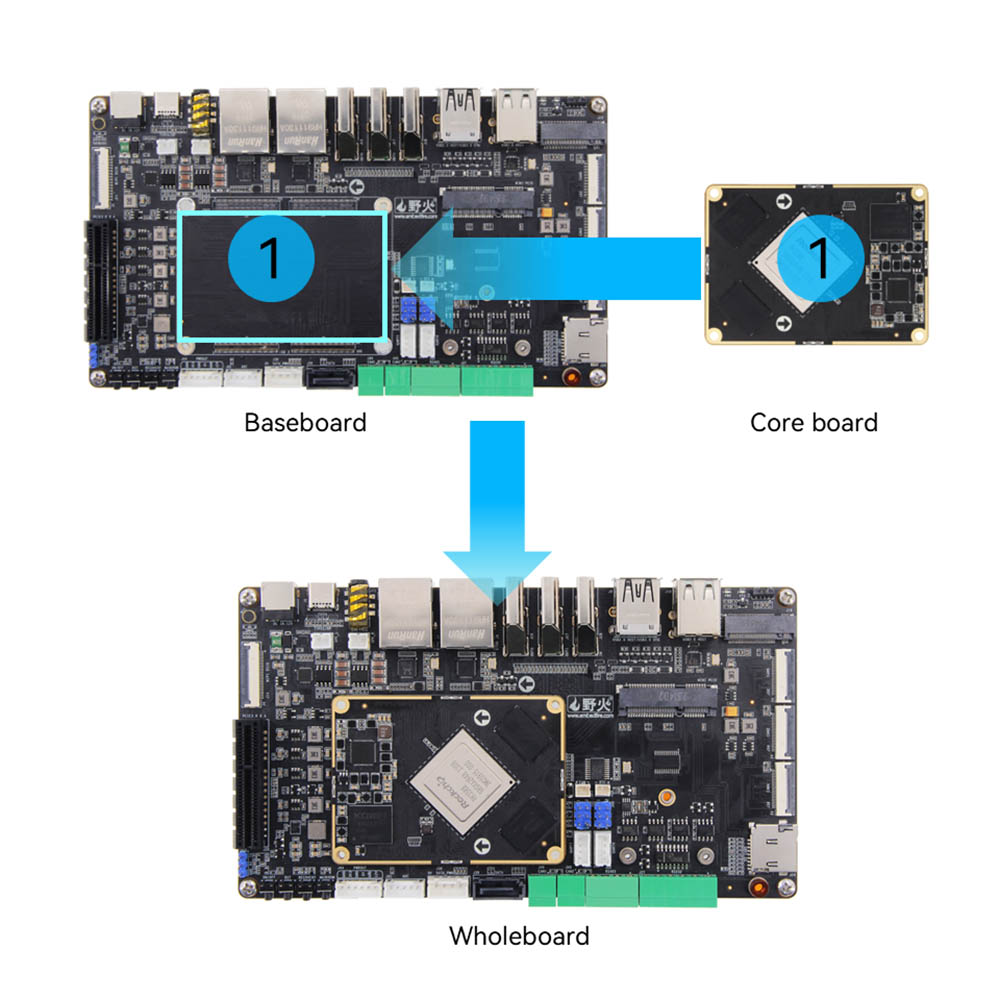

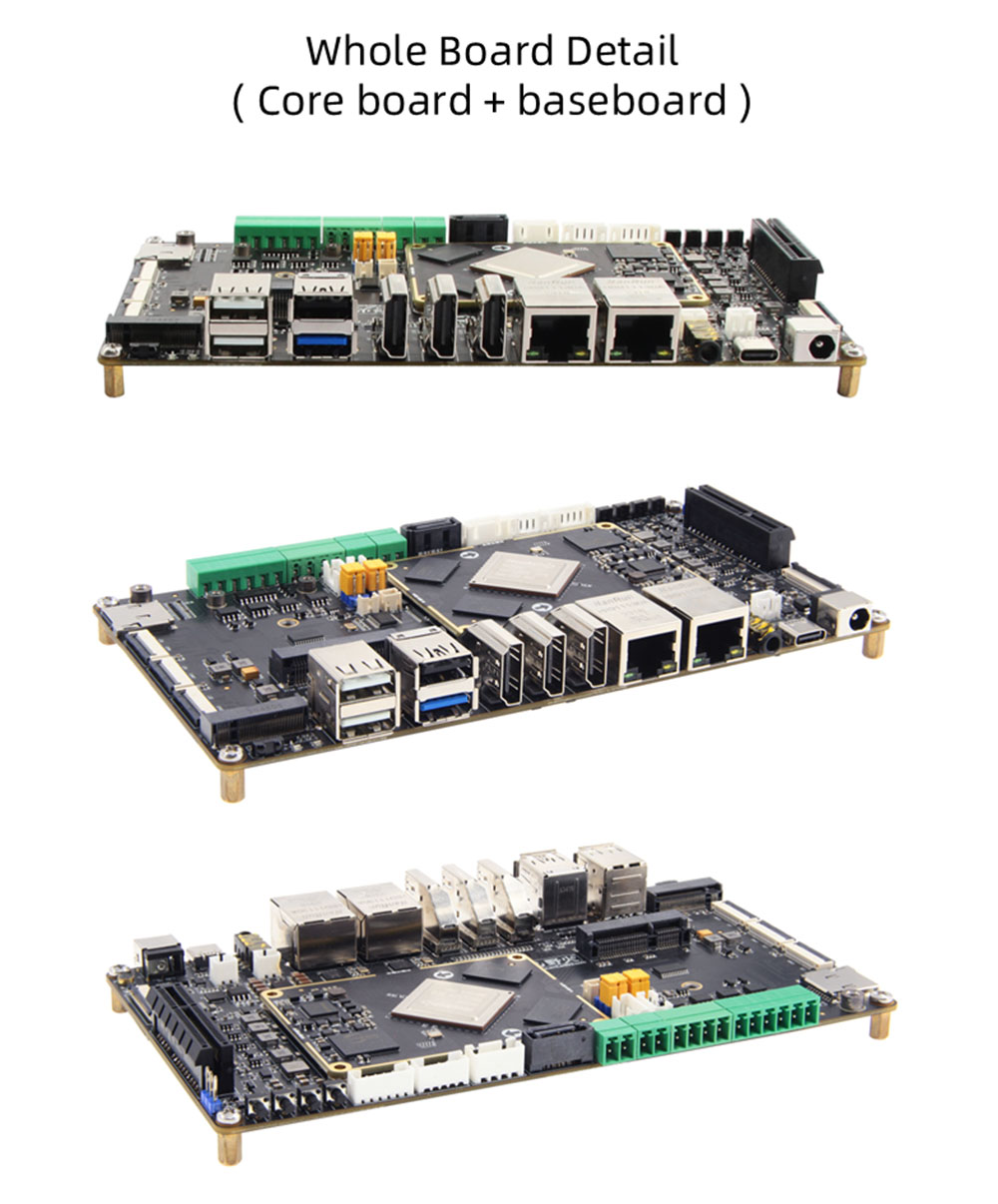

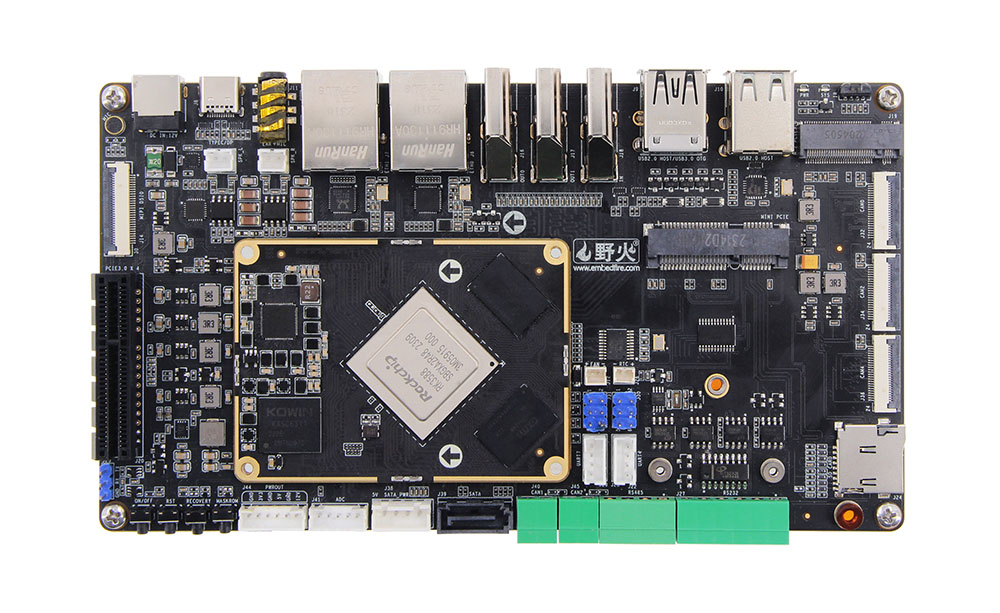

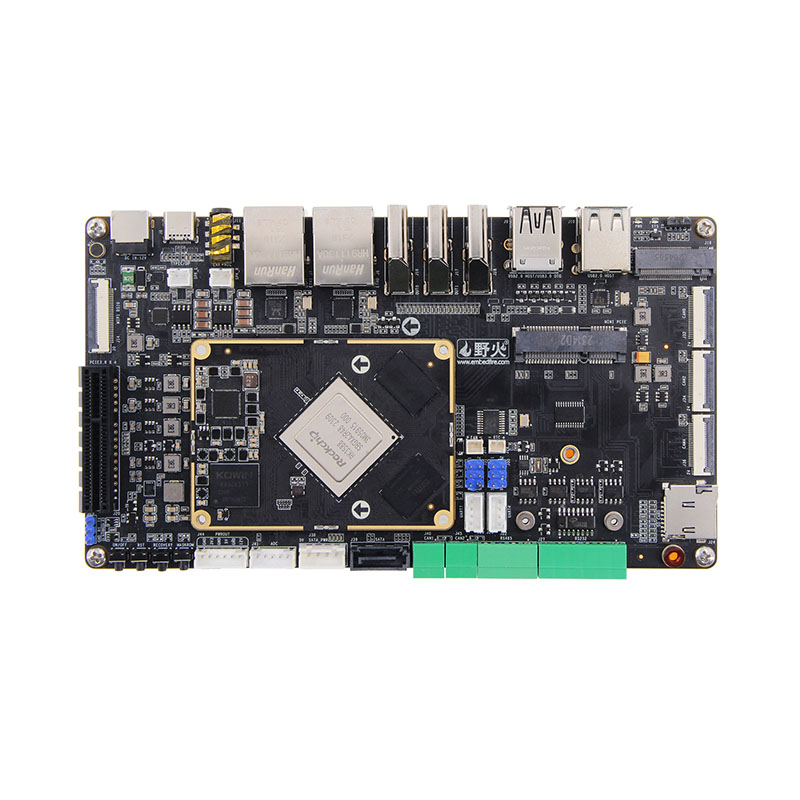

BTB -emolevy koostuu ydinlevystä ja kantolautasta/ pohjalevystä.

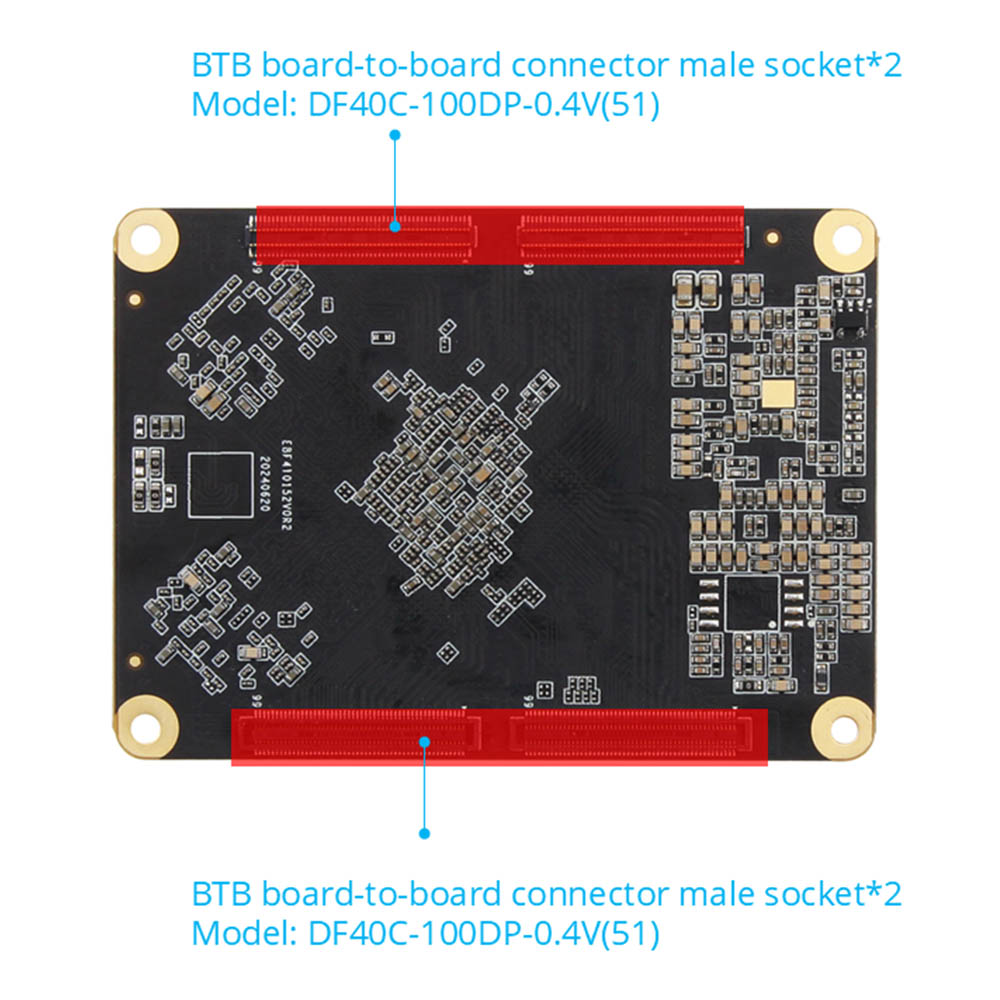

● Liitäin: Urosliitin: DF40C-100DP-0.4V (51) Naisliitin: DF40C-100DS-0.4V (51)

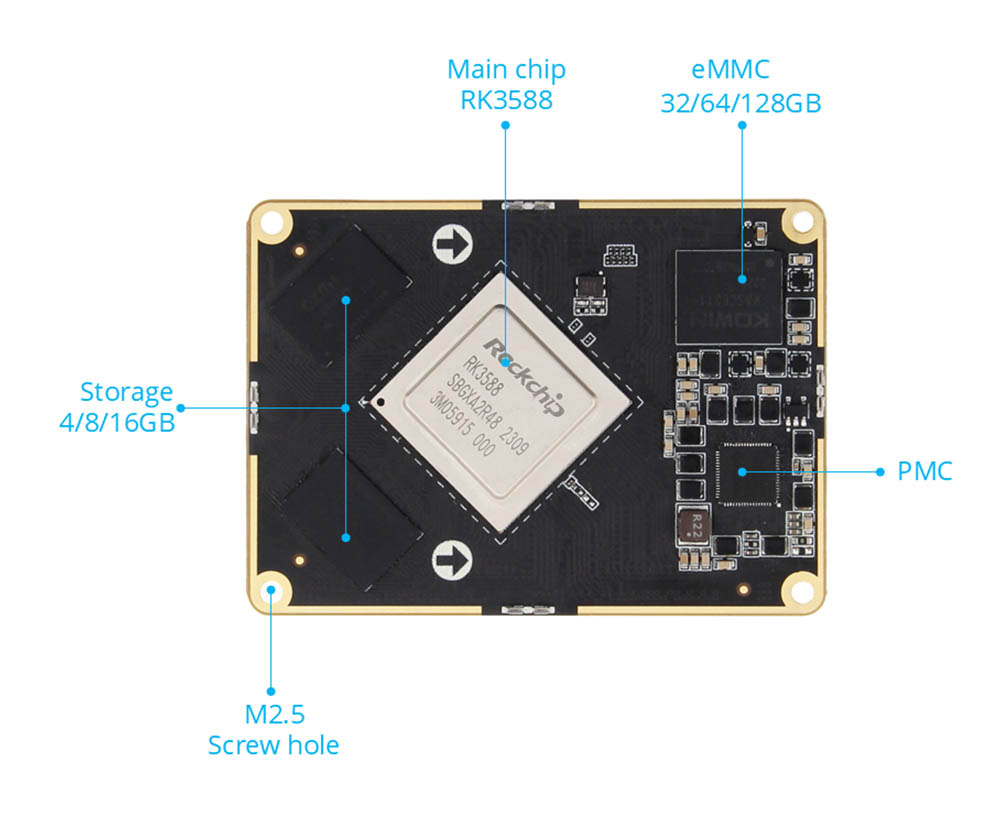

● Pääpiiri: RK3588 (neliytiminen A76 + neliytiminen A55, Mali-G610, 6TOPS Computing Power) BTB johtaa 400 nastaan, 0,5 mm: n etäisyyteen, johtaa kaikkiin I0: een
● Muisti: 4/8/16 Gt, LPDDR4/4X
● Varastointi: 32/64/128 Gt. EMMC
● Liitäin: Uros: DF40C-100DP-0.4V (51) Nainen: DF40C-100DS-0,4V (51)
● Power -rajapinta: 12 V@2A DC -tulo, DC -rajapinta*1; Power Output -rajapinta*1

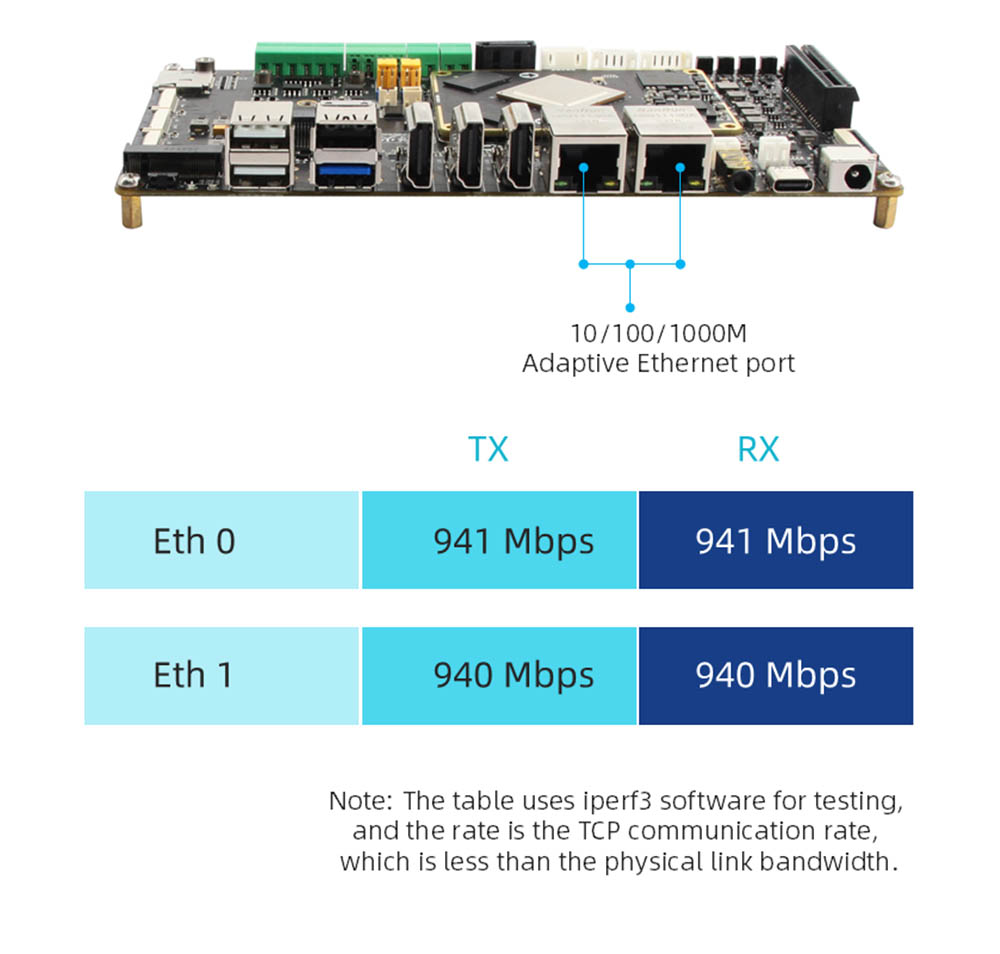

● Ethernet: Gigabit -verkkoportti*2, tuki 10/100/1000Mbps tiedonsiirtonopeutta
● HDMI: HDMI12.0 Syöttö*1, enintään 3840x2160@60fps; HDMI2.1 -lähtö*2, tukee useita näytöitä muilla näytöillä, maksimiresoluutio 7680x4320@60Hz (8K resoluutio)
● MIPI-DSI: MIPI-näyttörajapinta*2 (edessä*1, takaosa*1), voidaan kytkeä MIPI-näytökseen, tukee useita näytöitä muilla näytöillä; Yhden MIPI -tilan enimmäisresoluutio 1920*1080@60Hz

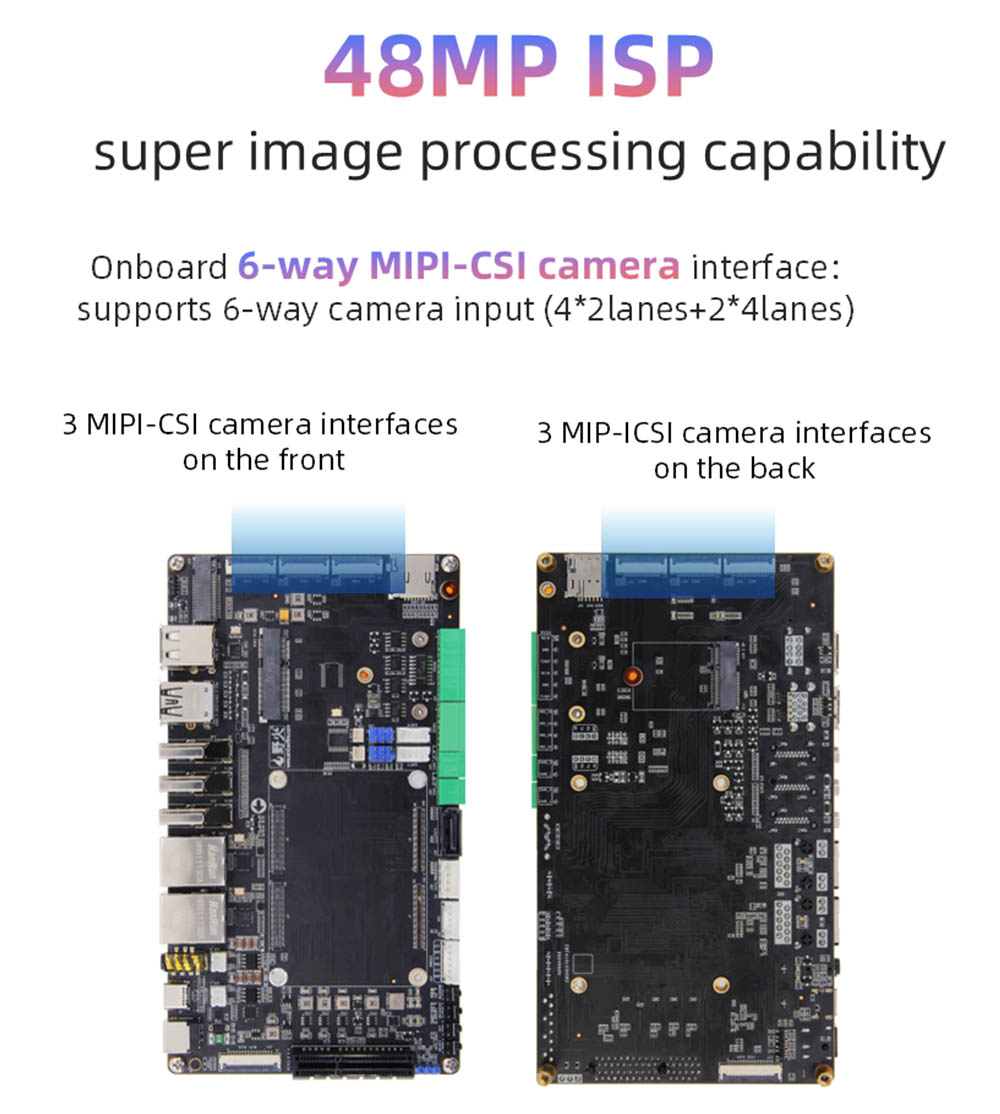

● MIPI-CSI: MIPI-kameran rajapinta*6 (edessä*3, taakse*3), voidaan kytkeä MIPI-tulipalokameraan
● USB2.0: USB-HostType-A-rajapinta*3
● USB3.0: USB-OTGTYPE-A-rajapinta*1; Tyyppi-C-käyttöliittymä*1, voidaan käyttää laiteohjelmiston polttamiseen, tukee DP1.4-protokollaa

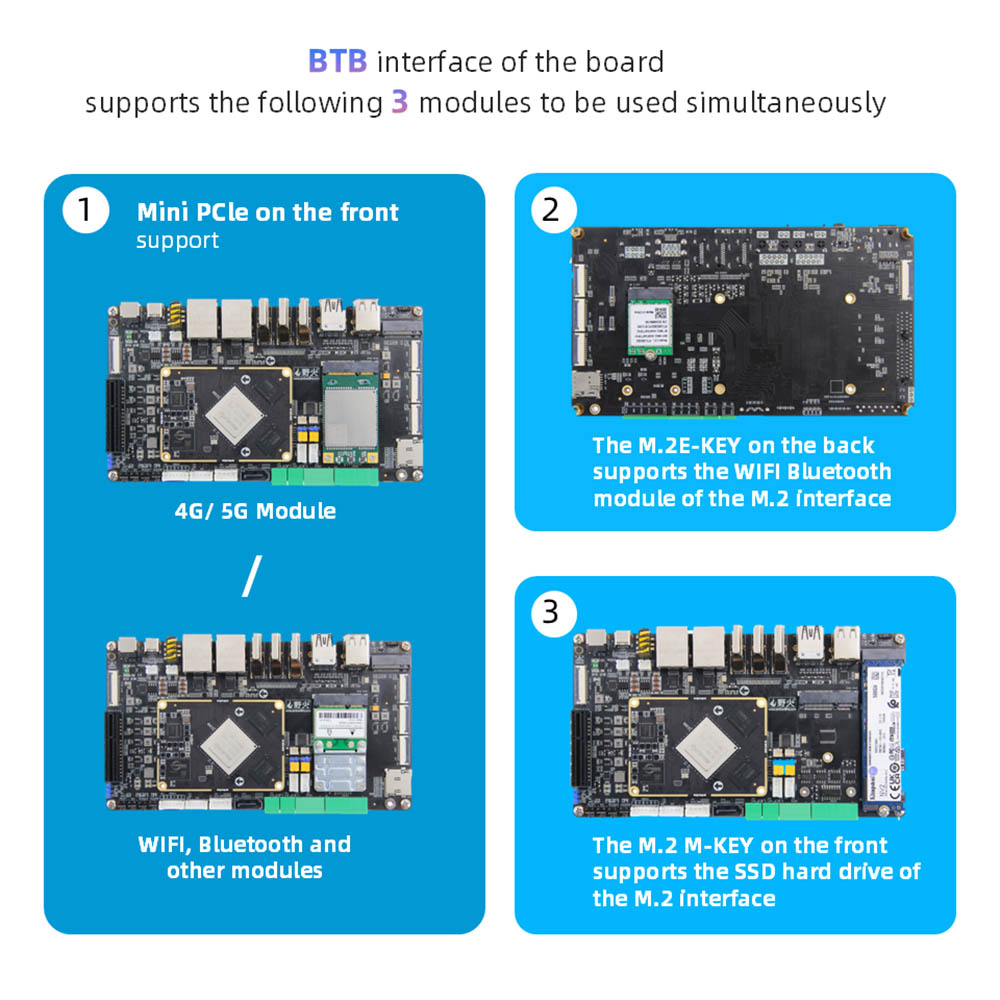

● PCLE-rajapinta: Mini-PCLE-rajapinta*1 voidaan käyttää täyskorkeuden tai puolikorkean WiFi-verkkokortin, 4G-moduulin tai muun mini-pcle-rajapinnan moduulin kanssa: PCLE3.0x4-rajapinta*1
● M.2-rajapinta: M.2EKey-käyttöliittymä*1, tukee M.2 e-Key Wireless -verkkokorttimoduulia; M.2 M Key-rajapinta*1, tukee M.2 M-Key PCLE3.0*4LANES -määritystä 2280 kiintolevy
● TF -kortinpidike: Micro SD (TF) -kortin haltija*1, tukee TF -kortin käynnistysjärjestelmää, jopa 512 Gt
● SIM -kortin pidike: SIM -kortin pidike*1, SIM -korttitoiminto on käytettävä 4G -moduulin kanssa
● SATA -rajapinta: SATA -tavanomainen käyttöliittymä*1; SATA Power Interface*1, tukee 12 V -lähtöä
● Voi: voi*2
● ADC: ADC -hankintarajapinta*1
● Debug -sarjaportti:
● Debug-sarjaportti*1 (UART2), oletusparametri 1500000-8-N-1; UART -sarjaportti*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 SELECTION PUMPER -rajapinta*2
● Ääni: Ajoneuvon mikrofoni*1; SPK-kaiutinliitäntä*2, voi yhdistää 3W Power kaiutinkuulokkeiden lähtö + mikrofonin syöttö 2-in-1-rajapinta*1
● Painike: ON/POIS -painike*1; Maskrom -painike*1; Palautuspainike*1; Nollaa -painike*
● LED: Virran ilmaisin*1; Järjestelmän ilmaisin*1
● Infrapunasäyttö: Tuki infrapunakaukosäätötoiminto
● RTC: RTC Power Socket*1
● Tuulettimen käyttöliittymä: Tukea 5 V: n tai 12 V: n tuulettimen jäähdytys
● AI Edge Computing ： Älykäs tietoturva ， Älykäs kuljetus ， Smart City, Video Analytics.
● Teollisuusautomaatio: PLC -ohjaus, koneen näkö.
● Robotiikka: AI-käyttöinen autonominen navigointi.
● Ajoneuvojen sisäiset sovellukset ： Autossa oleva viihdejärjestelmä, autojen sisäinen navigointijärjestelmä.
● Digitaaliset opasteet: 8K moninäyttömainonta.
● Lääketieteelliset laitteet: Lääketieteelliset endoskoopit, ultraäänikuvausjärjestelmät
