RK3576 SBC Computers Development Board

RK3576 Emolevyn esittely

• TP-3 RK3576 -kortilla on tehokas suorituskyky, ja sitä voidaan käyttää korkean suorituskyvyn yksiselitteisenä tietokoneena ja sulautettuna emolevynä näyttö-, ohjaus-, verkonsiirto-, tiedostojen tallennus-, reunalaskentaan ja muihin skenaarioihin.
• Pääkirjana päätaajuus voi olla jopa 2,2 GHz: llä käyttämällä RockChip RK3576: ta integroimalla nelikorva-ydin 642-bittinen Cortex-A72 ja nelikorinen 64-bittinen Cortex-A53, yhteensä kahdeksan ytimen prosessorien ja ARM Mail-G52 MC3GPU, tukee 8K-video-dekoodausta ja 4K-näyttöä. Multi-näytön näyttö, sisäänrakennettu riippumaton NPU, joka mahdollistaa erilaiset AI-skenaariot.
• Tarjoa erilaisia ​​muisti- ja tallennusyhdistelmiä, joista valita, tasapainotettu laitteistokokoonpano ja laaja valikoima sovelluksia. 24
• Sisäänrakennettu riippumaton NPU-tietojenkäsittelyvoima voi saavuttaa 6TOPS: n, mikä mahdollistaa erilaiset AI-skenaariot.
• Siinä on korkea integraatio ja rikkaat laajennusrajapinnat, mukaan lukien Gigabit Ethernet -portti, RGMI, USB3.0, USB2.0, minipcle, minihdmi, MIPI -näyttörajapinta ja MIPI -kameran rajapinta, äänirajapinta, infrapuna -vastaanotin, SIM/TF -karttapesä ja muilla peripherraaleilla.
• Se tukee virallisesti valtavirran Android-, Debain- ja Ubuntu -käyttöjärjestelmäkuvia, ja sitä voidaan soveltaa yli 8 erilaiseen sovellusympäristöön.
• Se on täysin avoimen lähdekoodin, tarjoaa viralliset opetusohjelmat ja tarjoaa täydelliset SDK -kuljettajan kehityspakkaukset, suunnittelusuunnitelmat ja muut resurssit, joita voidaan helposti käyttää.

RK3576 -kehitysominaisuus

• Tukee useita käyttöjärjestelmiä riippumatta siitä, onko kyse kehityksestä tai viihdeestä, se voi olla helposti tyytyväinen!: Ubuntu/Debian Android/Robot -käyttöjärjestelmä

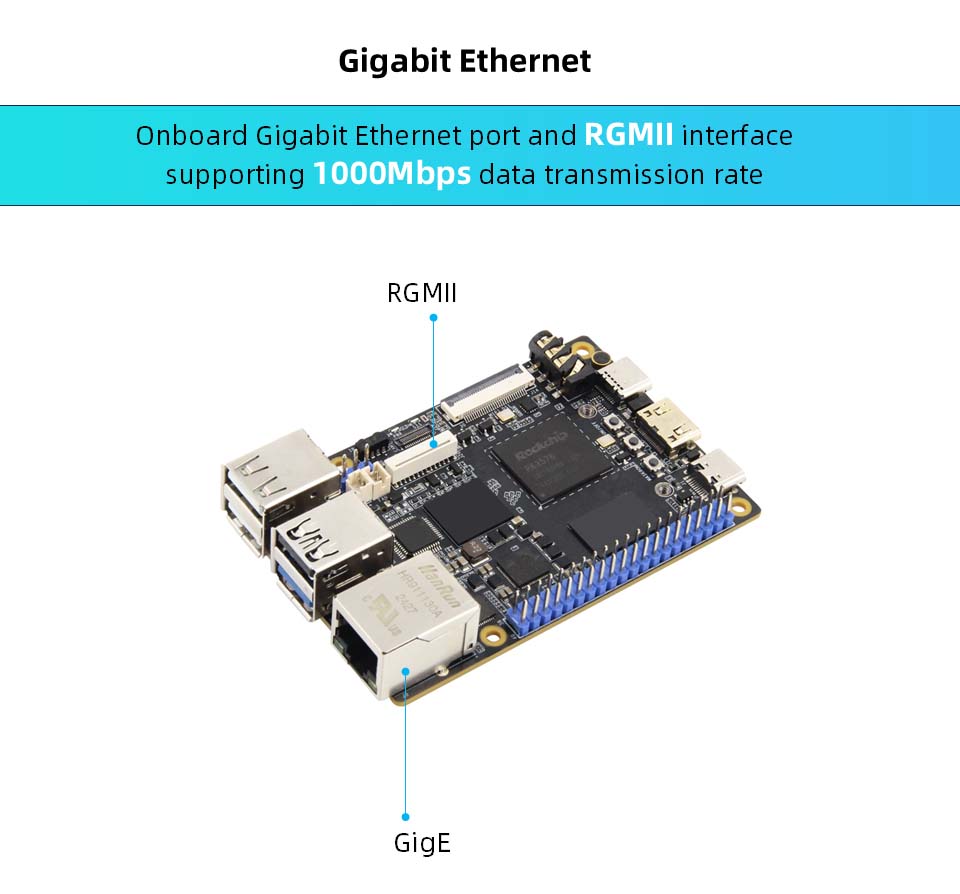

• Tukea Gigabit Ethernet -portti ja RGMII -rajapinta, tue 1000Mbps tiedonsiirtonopeutta
• Sisäänrakennettu riippumaton NPU, Computing Power voi tavoittaa 6TOPS, ottaa käyttöön kolmen ytimen arkkitehtuuria, tukee Int4/int8/int16/fp16/bf16/tf32, toimittaa erilaisia ​​AI-skenaarioita
• Tukee jopa 8K@30 kehystä H.264/H.265/VP9/AV2/AVS2 Videodekoodaus ja 4K@60 kehystä H.264/H.265 Videokoodaus
• Tukee kolmen näytön näyttöä, tukee jopa 4K@120 kehystä + 2K@60 kehystä + 1080p@60 kehystä samaan aikaan
• Rikas laajennusrajapinta

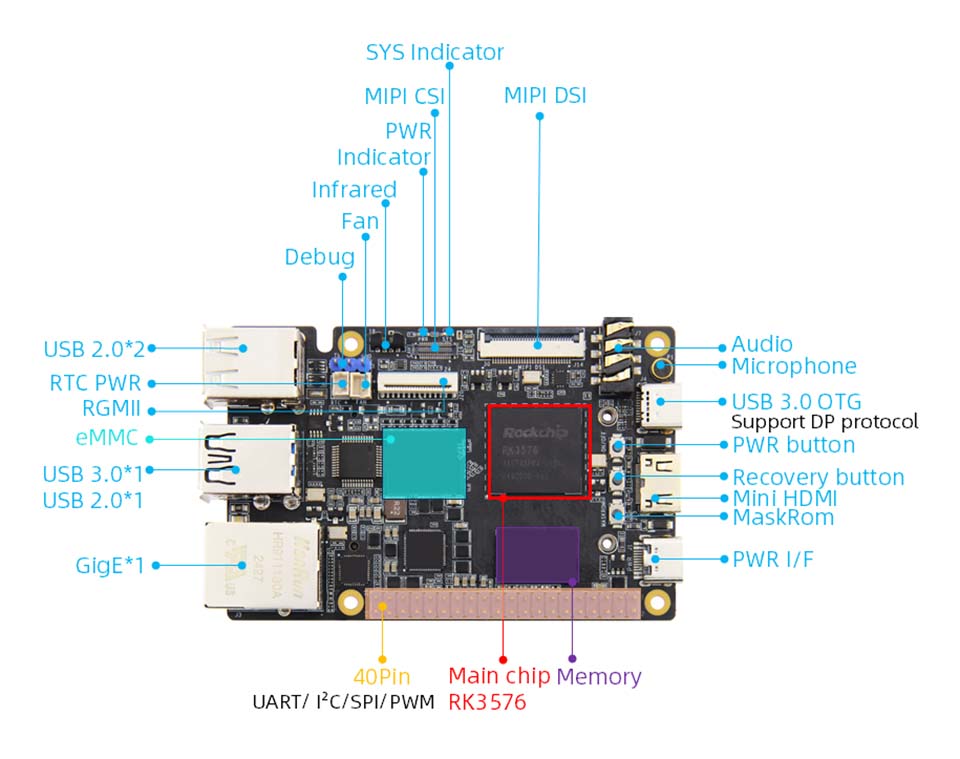

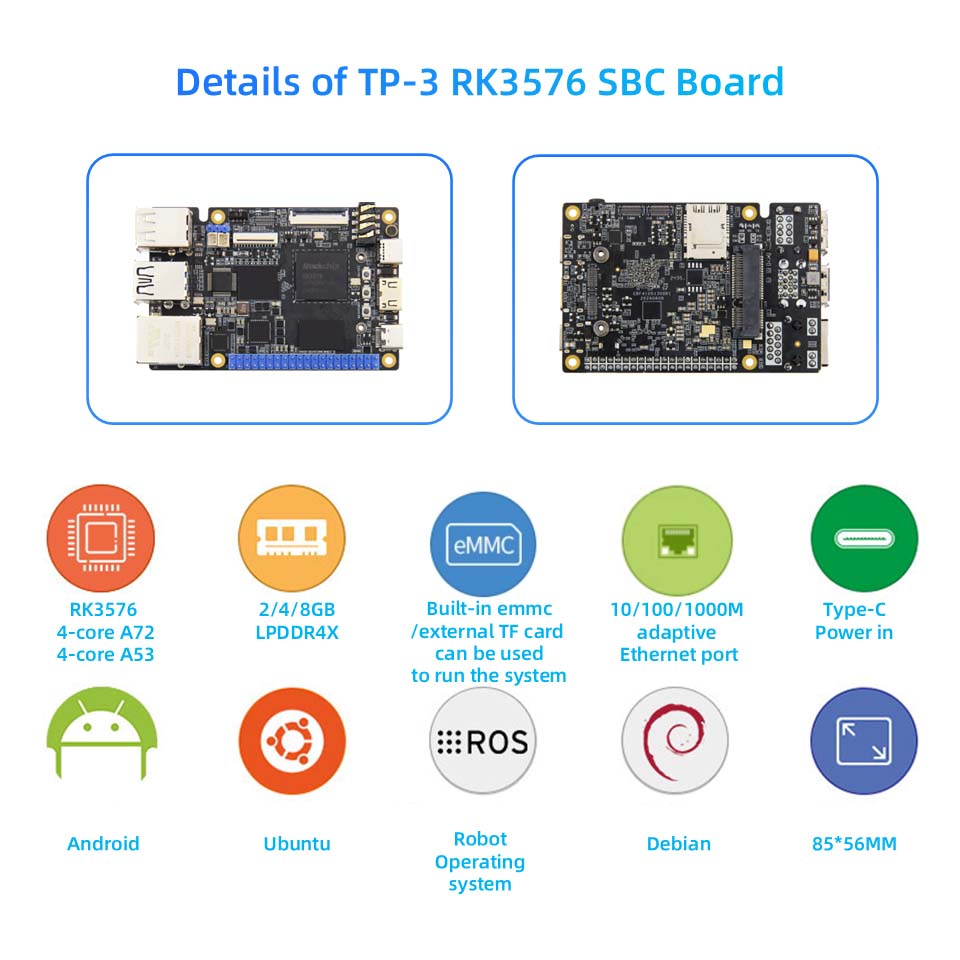

RK3576 Board Hardware Configuration

• Power Interface: 5V@4A DC-syöttö, Type-C-rajapinta (ei tiedonsiirtokykyä)
• Pääpiiri: RK3576 (neliytiminen A72 + neliytiminen A53, Mali-G52 MC3, 6T Computing Power)
• Muisti: 2/4/8 Gt, LPDDR4X (muut tallennusvaatimukset voidaan mukauttaa)
• Varastointi: 0/32/64 Gt, EMMC (muut tallennusvaatimukset voidaan mukauttaa)
• Ethernet: Gigabit -verkkoportti*1, tukee 10/100/1000Mbps tiedonsiirtoastetta; RGMI -rajapinta*1, tukee 10/100/1000Mbps datan siirtonopeutta, voidaan kytkeä RGMII Gigabit Ethernet -moduuliin
• HDMI: HDMI2.1 Output*1, tukee moninäyttöä muilla näytöillä, maksimiresoluutiolla 4K@120fps
• MIPI-DSI: MIPI-näyttörajapinta * 1, voidaan kytkeä Wildfire MIPI -näyttöön, tukee useita näytöitä muilla näytöillä, yksittäinen MIPI-tila, jonka korkein resoluutio on 2560 * 1600 @ 60fps

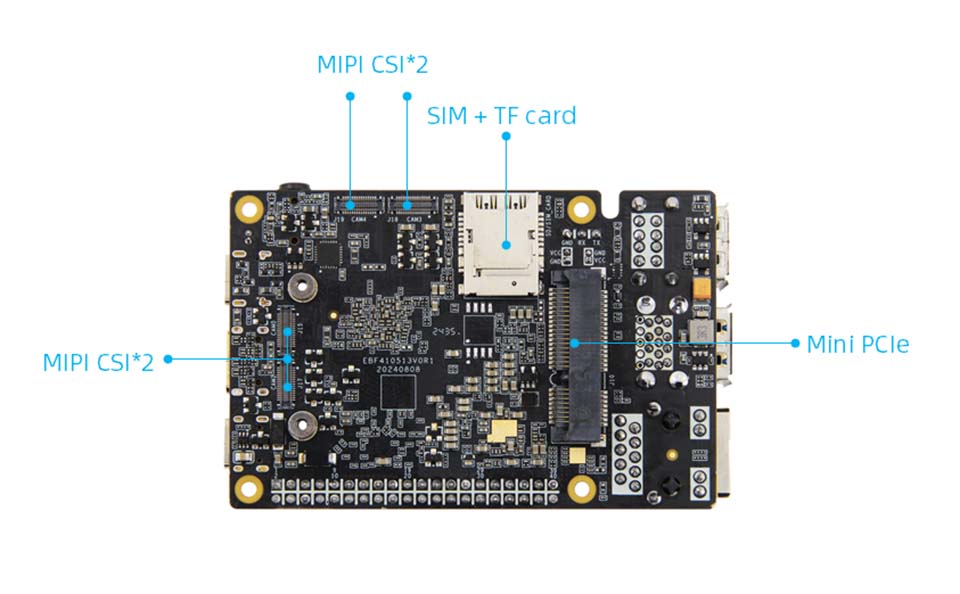

• MIPI-CSI: 2 * 15Pin BTB -kameran rajapinta * 5 (edessä * 1, taakse * 4), voidaan kytkeä MIPI-kameraan
• USB2.0: Type-A-rajapinta * 3 (isäntä)
• USB3.0: Type-A-rajapinta * 1 (isäntä); Tyyppi-C-käyttöliittymä * 1 (OTG), laiteohjelmiston polttorajapinta, tukee DP-protokollaa, voidaan käyttää muiden näytöiden kanssa
• PCLE-rajapinta: Mini-PCLE-rajapinta, jota voidaan käyttää täyskorkeuden tai puolikorkean WiFi-verkkokortin, 4G-moduulin tai muun mini-pcle-rajapintamoduulin kanssa
• SIM+TF -kortin pidike: Voi lisätä SIM -kortin ja Micro SD (TF) -kortin samanaikaisesti tukemaan TF -korttia järjestelmän käynnistämiseksi, jopa 512 Gt, SIM -korttitoimintoa on käytettävä 4G -moduulin kanssa
• 40PIN -rajapinta: Yhteensopiva Raspberry Pi 40Pin -rajapinnan kanssa, tukee PWM/GPIO/C/SPI/UART -toimintoja
• Debug-sarjaportti: Oletusparametri 1500000-8-N-1
• Ääni: Micin*1, kondensaattorimikrofoni; Kuulokkeiden lähtö + mikrofonin tulo 2-in-1-rajapinta*1
• Painikkeet: virtapainike*1; Maskrom -painike*1; Palautuspainike*1
• LED: Virran ilmaisin*1; Järjestelmän ilmaisin*1
• Infrapunavastaanotin: Tukee infrapunakaukosäädintoimintoa
• RTC: RTC Power Socket*1

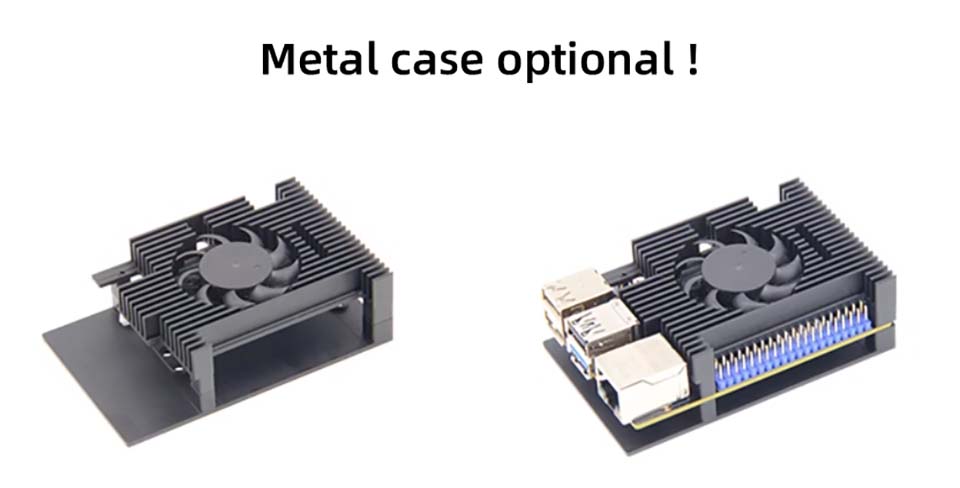

• Tuulettimen käyttöliittymä: tukee 5 V: n tuulettimen asennusta jäähdytykseen

Tämän RK3576 -levyn muut parametrit

Järjestelmä: Android 14, Ubuntu, Debian

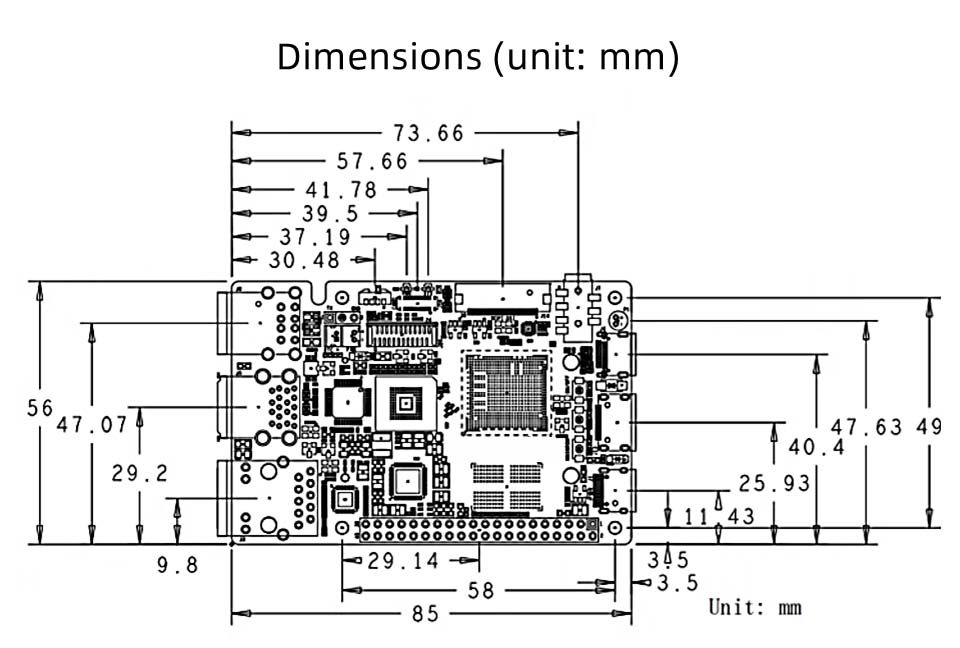

Koko: 85*56mm
