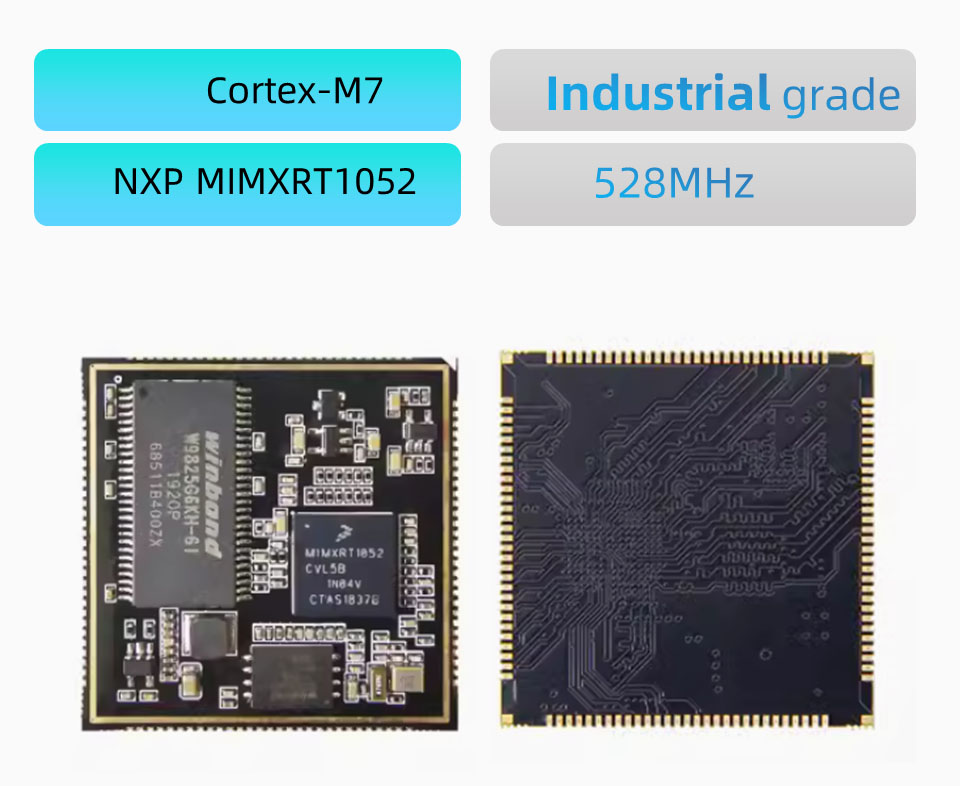

● Tämä RT1052 S2 -ydinkortti on suunniteltu NXP MIMXRT1052CVL5B -prosessorin perusteella.
● Koko hallituksen komponentit on valmistettu teollisuusluokan materiaaleista.

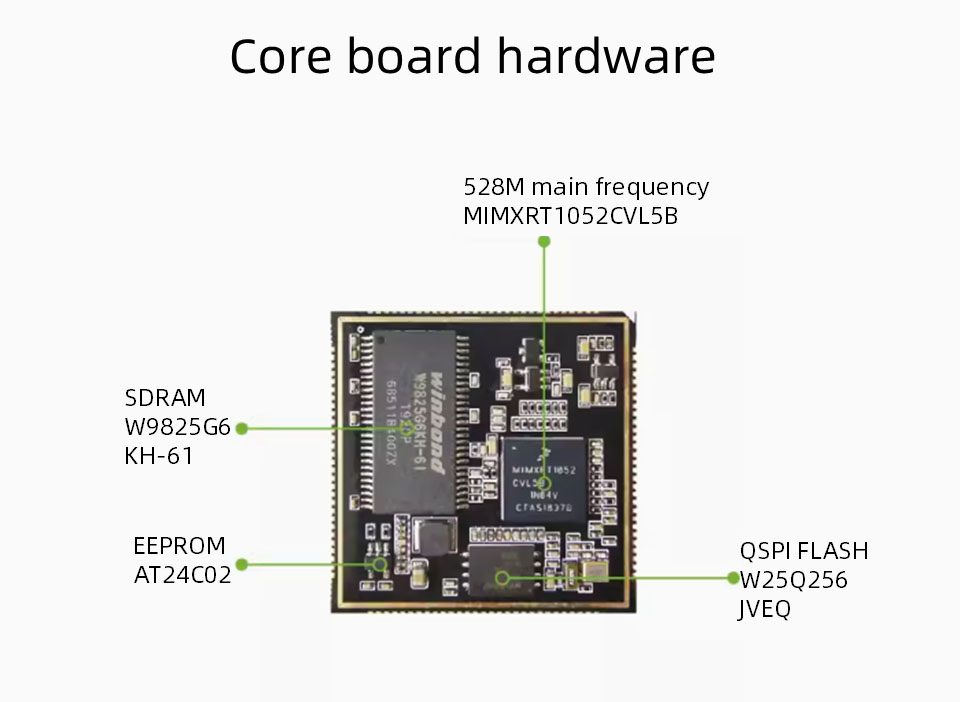

● Ydinlautakunnan laitteistoresurssit sisältävät
● 32 Mt SDRAM, 32 Mt Nor Flash ja 256B EEPROM.
● Piirilevy ottaa käyttöön 6-kerroksisen mustan upotuksen kultaisen suunnittelun, jonka kokonaiskoko on 38*38 mm, yhteensä 116 tapia ja PIN-koon etäisyys 1,0 mm. Lukuun ottamatta SEMC -väylää, kaikki sirun 10 nastat ovat kaikki johdettu.
Pääpiiri: MIMXRT1052CVL5B, Cortex-M7-ydin, päätaajuus 528MHz
SDRAM: 2MB, TSSOP -paketti, tuotemerkki Winbond, teollisuusluokka
Flash: 32 Mt, WSON8 -paketti, tuotemerkki Winbond, teollisuusluokka
EEPROM: AT24C02 256B
Ethernet Phy: Ei mitään
Picb -koko: 38*38 mm
Virtalähde: 3,3 V
Kilven kansi: Ei kilpiä
GPIO: 116 nastat, 1,0 mm: n pin etäisyys, lukuun ottamatta SEMC -väylää, kaikki muut I0 johdetaan ulos
Käyttölämpötila: -40 ~ 85 ° C, teollisuusluokka

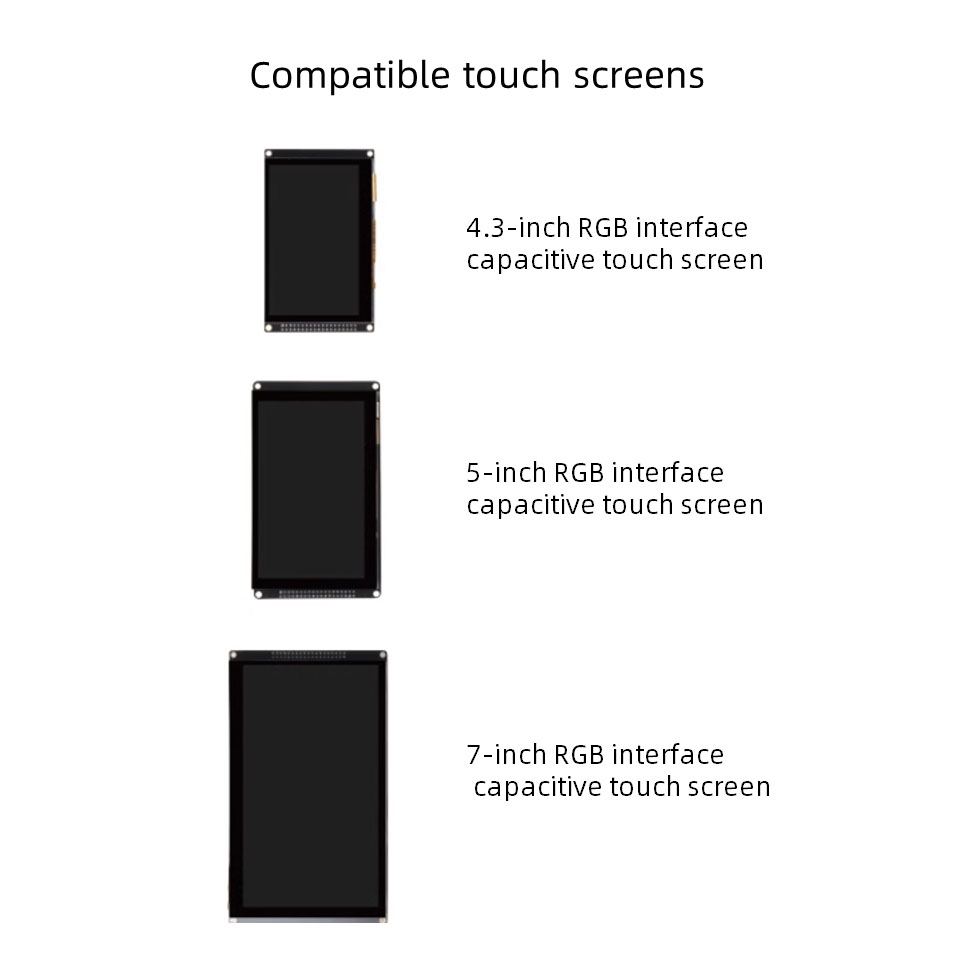

● LCD: 1 kanava
● USB: 2 kanavaa, nopealla Phy: llä
● Sdio: 2 kanavaa
● I²C: 4
● SPI: 4
● UART: 8
● SAI: 3
● ADC: 2 (16 kanavaa kukin), 12 -bittinen
● PWM: 4
● JTAG: 1 kanava
● SPDIF: 2 kanavaa
● CAN: 2
● HUOMAUTUS: Yllä olevat tiedot voidaan käyttää uudelleen, katso ydinkortin PIN -kuvaus referenssisuunnitteluna
Huomaa: Hallitusta voidaan räätälöidä vähimmäistilauksella 500
