● Tämä A1-leiman reikäydinkortti (TP-A1CS) käyttää Allwinner H618: ta pääryhmänä, 64-bittisenä nelin ytimen Cortex-A53-prosessorina, päätaajuus 1,5 GHz, integroitua Mali-G31GPU: ta, jossa on rikkaita ääni- ja videarajapintoja, voidaan käyttää laajasti TV-laatikoissa, älykkäissä seuloissa ja muissa kentäissä.
● Useiden videomuotojen koodausta ja dekoodausta tukee, tukee jopa 8K@24FPS H.265 -dekoodaa ja 4K@25fps H.264 -koodausta ja tukee jopa 4K@60fps HDMI -näyttötulosta.
● Tarjoaa kaksi muisti- ja tallennusvaihtoehtoa, muisti LPDDR4 valinnainen 2 Gt/4 Gt, Storage EMMC 3 -vaihtoehdot 8 Gt/32 Gt.

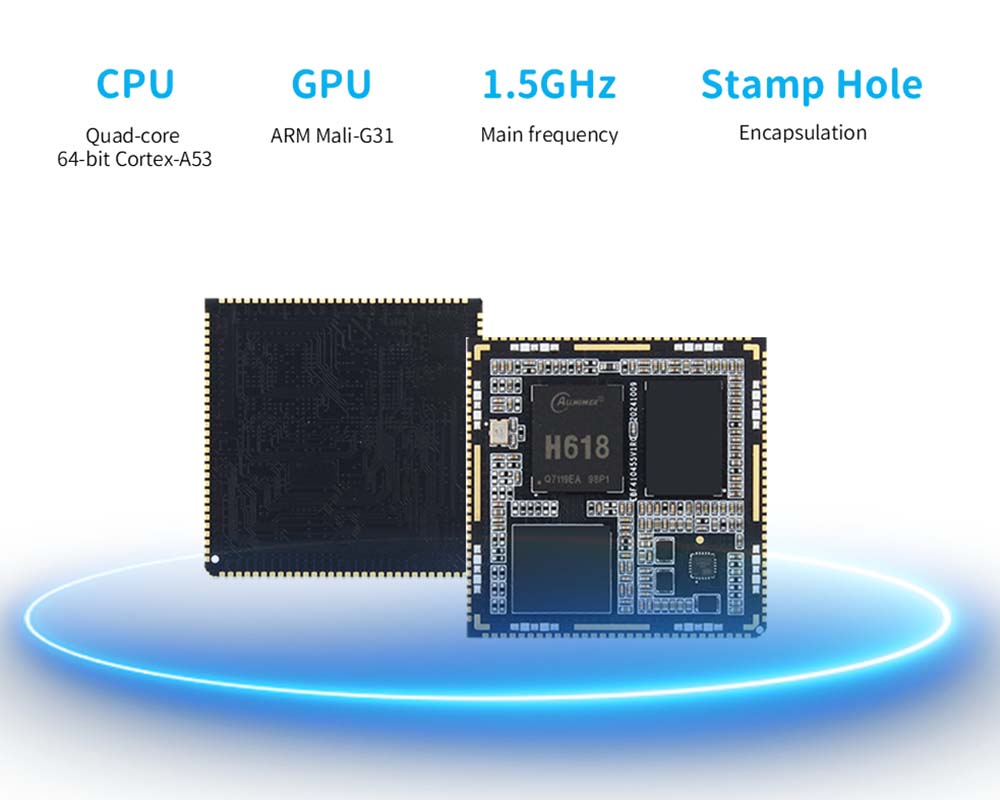

● Leiman reikärajapinnan suunnittelun käyttöönotto, levy on vain 40*40 mm, pieni ja hieno, 6 kerrosta mustaa upotuskultaa. DDR: n, EMMC -väylän, LRADC: n lisäksi I0 on täysin johdettu ulos
● Perifeerinen rajapinta on rikas, ja ydinlevy johtaa USB OTG/Host, I2CSPI, PWM, I2S, HDMI, UART ja muut rajapinnat postimerkkireiän liitännän kautta.
● Tukee virallisesti valtavirran Android -TV: tä, Decainia, Ubuntu -käyttöjärjestelmäkuvia, ja sitä voidaan soveltaa yli 6 eri sovellusympäristöön.

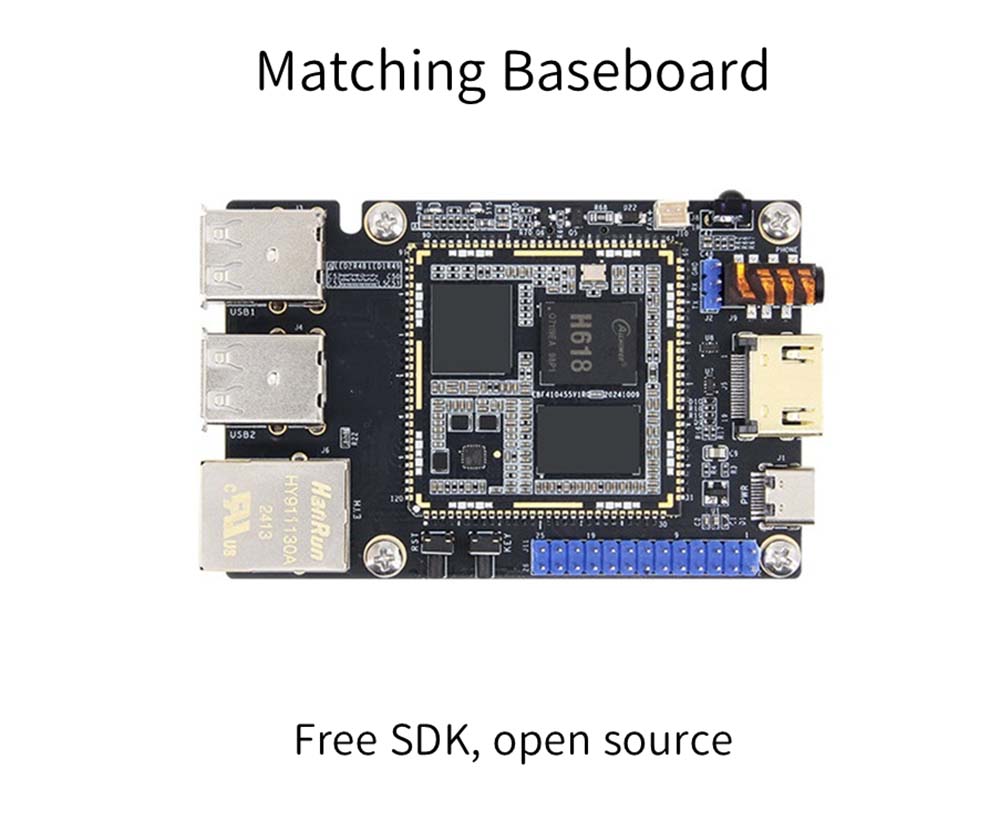

● Vastaava Wildfire Luban Cat A110 -levy tarjoaa oppaita ja SDK -kuljettajan kehittämispaketteja, ja tiedot ovat täysin avoimen lähdekoodin, mikä on kätevä käyttäjille käyttää ja toissijaista kehitystä.
● Pääpiiri: Allwinner H618
● CPU: 4-ytiminen 64-bittinen aivokuori-A53
● Copp: ARM Malizo-G31
● Muisti: LPDDR4, 2/4 Gt
● Varastointi: EMMC, 8/32 Gt tukee EMMC -käynnistysjärjestelmää
● Rajapinta: DDR: n, EMMC -väylän, LRADC: n lisäksi 10 täydellistä johtoa, mukaan lukien GPI088, mukaan lukien 8 USB -omistettu, 1 AP Reset Reset PIN, 1 Bluetooth Enable, 1 WiFi Enable, 1 FEL -painike

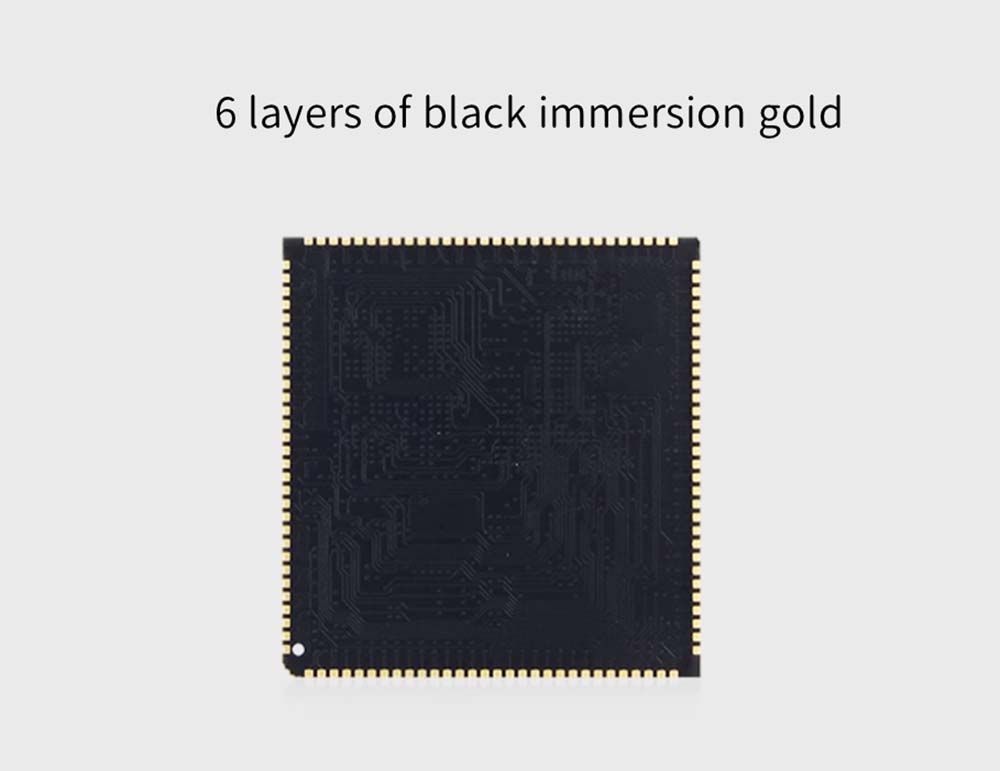

● Piirilevy: 6 kerrosta, upotus kultainen suunnittelu

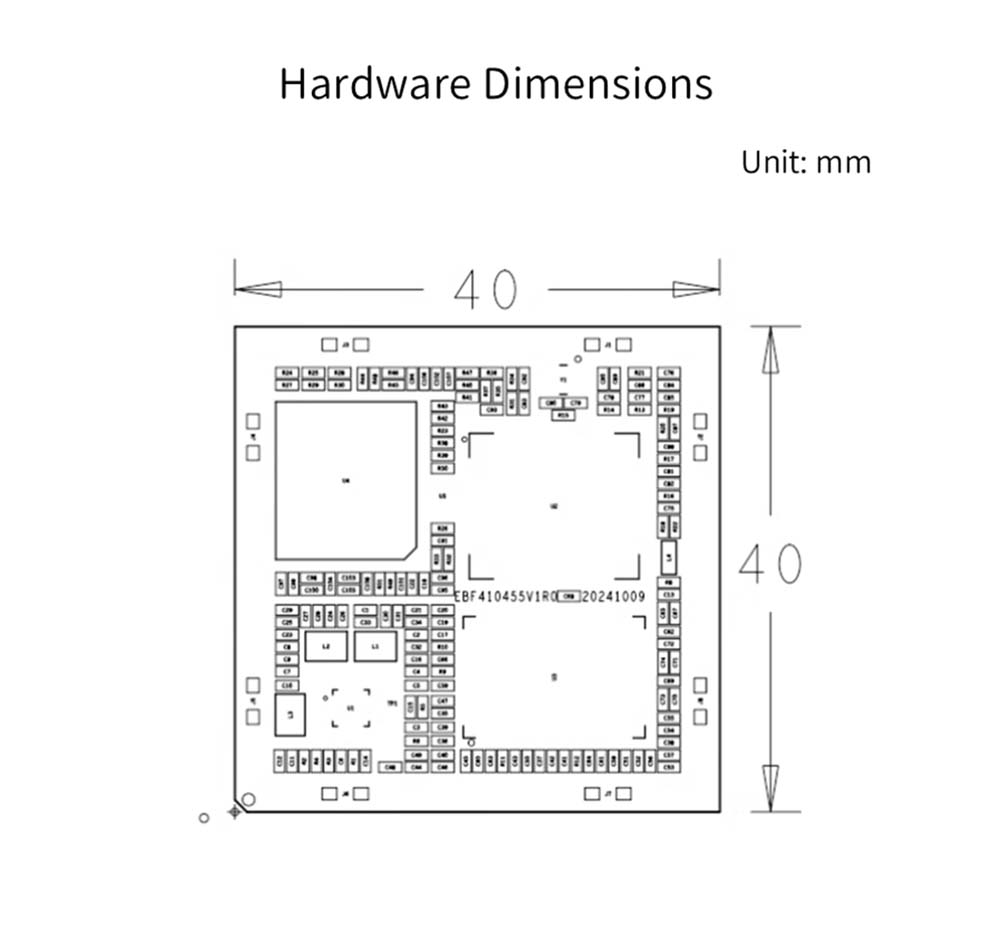

● Koko: 40*40mm
● Verkkoportti: 1 Gigabit Ethernet
● JTAG: 1
● Ääni: 1, vasen ja oikea kanava
● Sarjaportti: 6
● 12C: 5
● SPI: 2
● PWM: 4
● 12S: 3
● USB OTG: 1
● USB -isäntä: 3
● HDMI: 1
● SD: 1

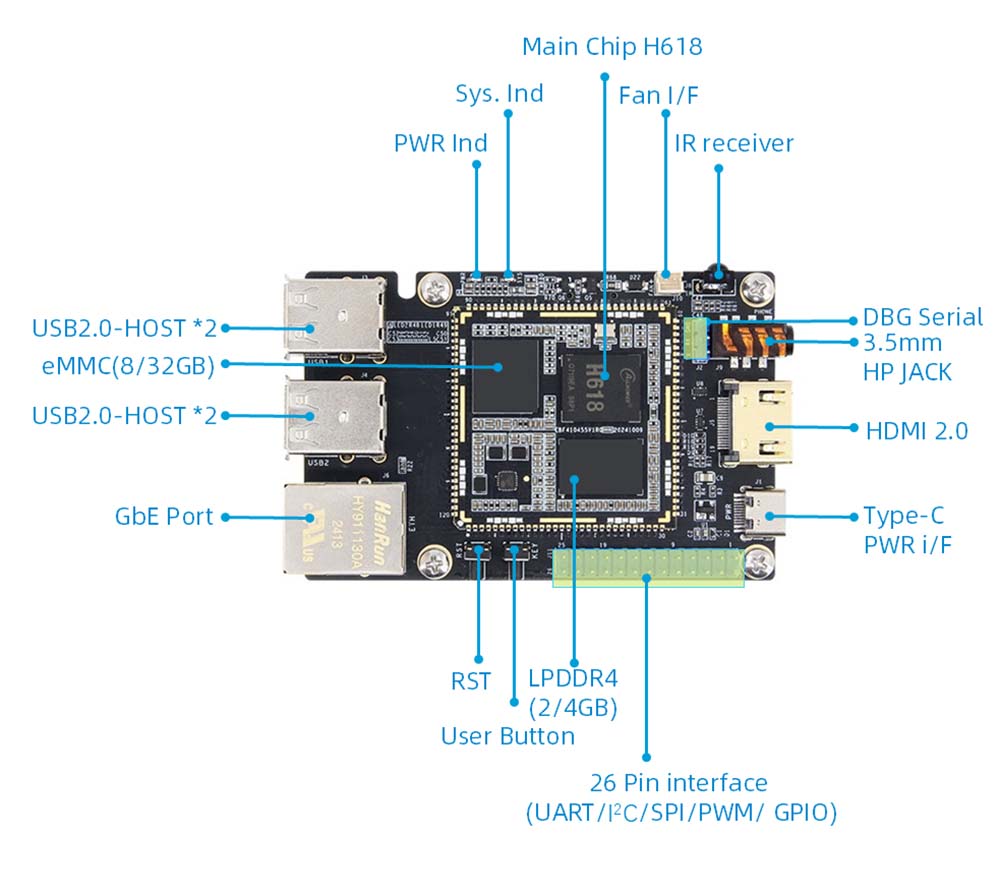

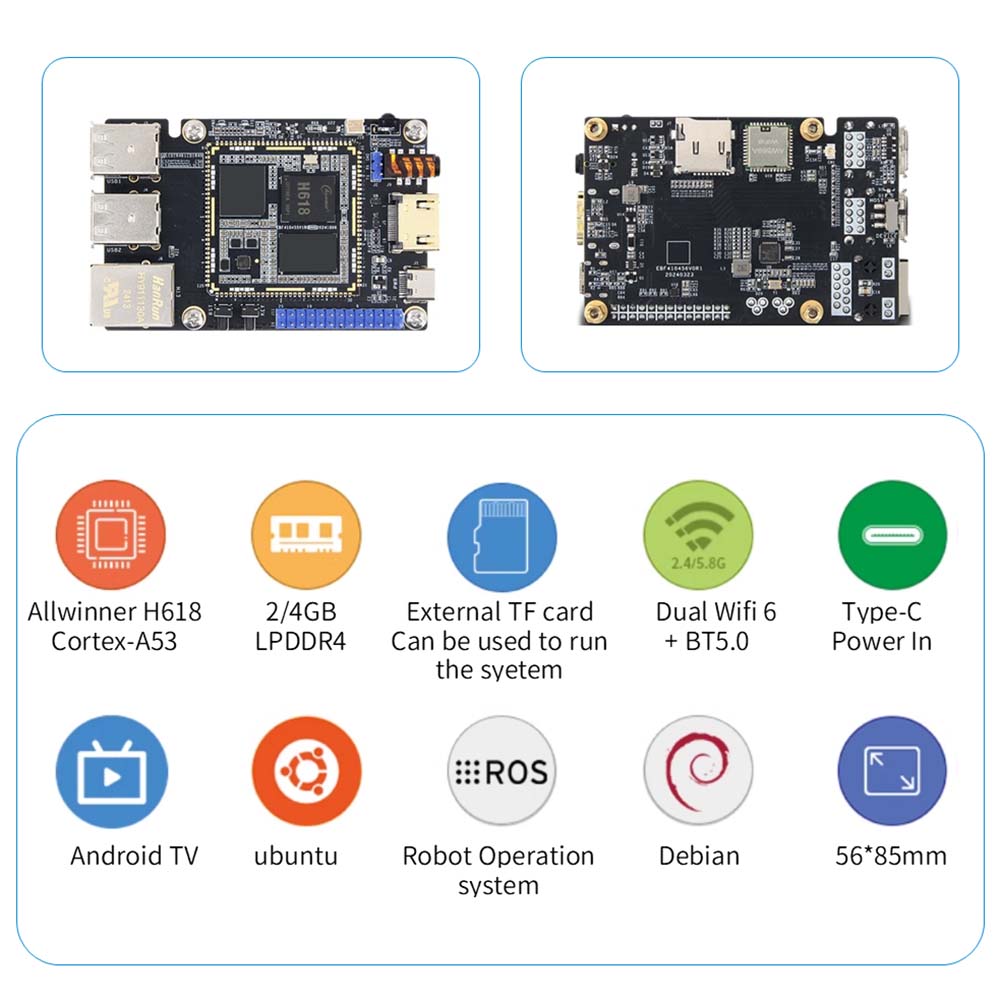

1. CPU: Pääpiiri: Allwinner H618, 4-ytiminen 64-bittinen aivokuori-A53
2. GUU: MM G31 MP2
3. Muisti: LPDDR4, 2/4 Gt
4. Varastointi: EMMC, 8/32 Gt, tukee EMMC -käynnistysjärjestelmää
5. Power-rajapinta: 5V@3A DC-tulo, tyypin C rajapinta, voidaan käyttää myös kuvien polttamiseen
6. Y Ethernet: 10/100/1000m Adaptive Ethernet -portti
7. USB2.0: USB-isäntätyyppi-A-käyttöliittymä*4
8. USB-OTG-valintakytkin: Isäntä, kun se on kytkettynä tyypin A, laitteeseen, kun se on kytkettynä tyyppi-C: hen
9. HDMI: HDMI2.0 -näyttörajapinta*1, tukee 1920x1080@60fps Linux -järjestelmässä ja 4096x2160@60fps Android TV -järjestelmän alla

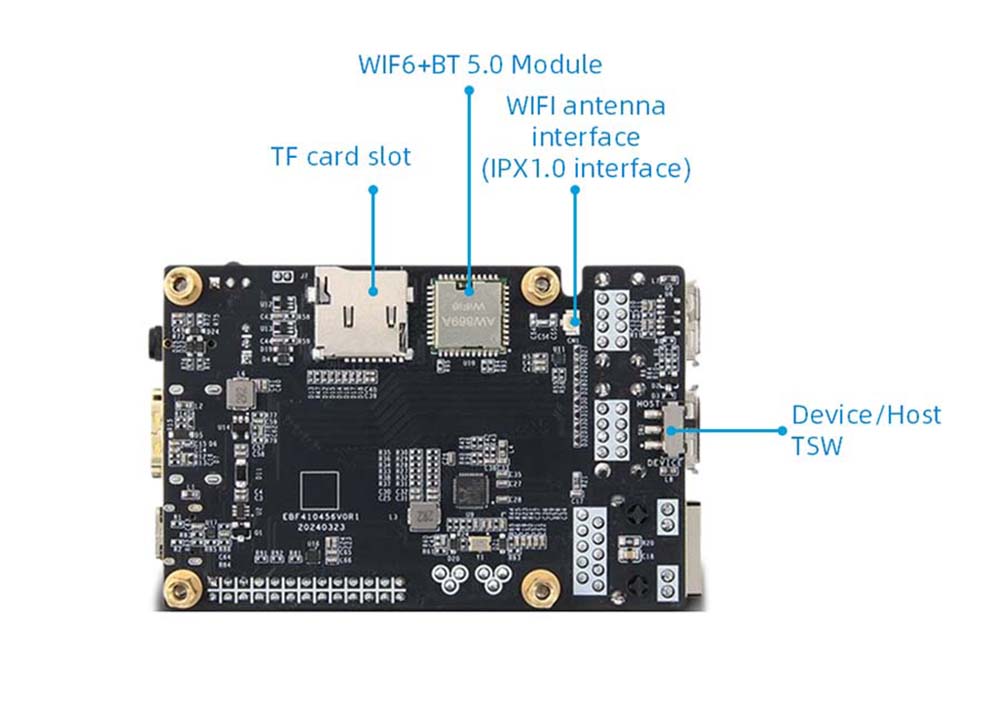

10. WiFi+Bluetooth: Ajoneuvon tuki 2,4 g/5,8 g kaksikaistainen wifi6+ble5.0, malli: AW869a
Klo 11. TF -kortin haltija: SD3.0 -käyttöliittymä, tukee jopa 512 Gt, tukee TF -kortin käynnistysjärjestelmää
12. I0 -liitäntä: 26 nasta 2.54 PIN -liitäntä, tukee GPIO: ta, SPI, I2C, UART, PWM -toiminnot
13. Debug-sarjaportti: Oletusparametri 115200-8-N-1
14. Ääni: 3,5 mm kuulokeliitäntä*1;
15. Painike: Nollaa -painike*1, käyttäjäpainike*1
16. LED: Virran ilmaisin*1; Järjestelmän ilmaisin "1
17. Infrapunavastaanotin: Tuki infrapunakaukosäätötoiminto
18. Tuulettimen käyttöliittymä: 5 V: n tuulettimen tukeminen lämmön hajoamiseksi
19. Koko: 56*85mm
