KiviChip RK3576 Toisen sukupolven 8NM korkean suorituskyvyn AIOT-alusta on korkean suorituskyvyn, pienitehoinen SoC (System-on-CHIP) -prosessori, joka sopii moniin sovellusskenaarioihin, kuten ARM-pohjaisiin tietokoneisiin, Edge Computing -laitteisiin ja henkilökohtaisiin mobiili-Internet-laitteisiin. Se käyttää kahdeksan ytimen CPU: ta ARM-arkkitehtuuriin perustuen, integroi riippumattomat 6TOPS (TERA-operaatiot sekunnissa) NPU: n (hermoverkon nelinkäsittelyyksikkö), integroi useita laskentaytimiä, kuten GPU, MCU, VPU, ja siinä on rikas reuna-rajapinta vastaamaan monimutkaisia kohtausvaatimuksia ALOT: ssä. Lisäksi RK3576 tukee myös UFS: n (Universal Flash Storage) -tallennusta, joka tarjoaa tehokkaita tiedon tallennus- ja lukemisominaisuuksia.
ADR -sulautettuun kehitykseen omistettu ThinkCore -tekniikka on tällä hetkellä kehittänyt RK3576 -ydinlautakuntaa ja tukee räätälöintiä ja massatuotantoa

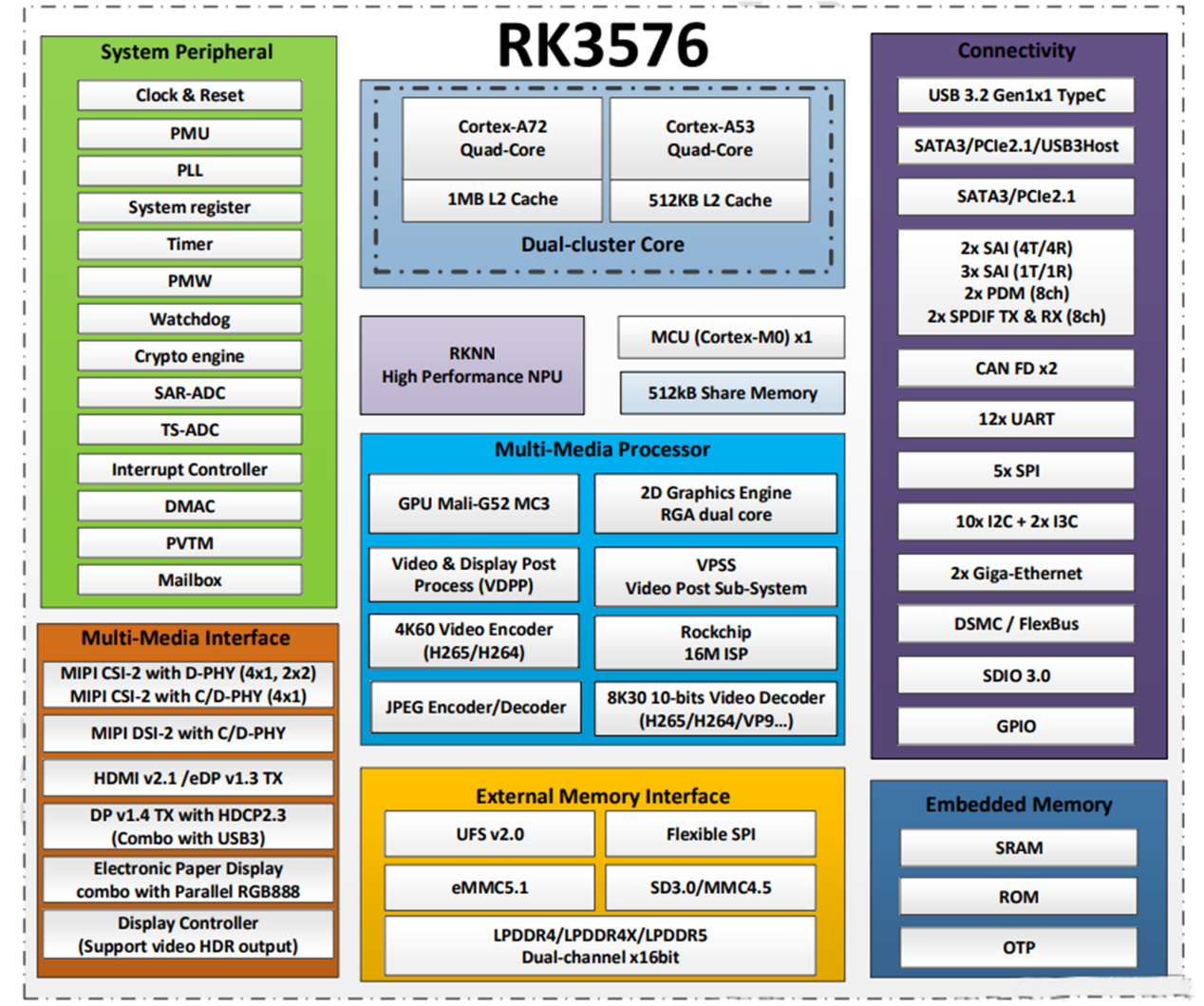

2. 2. RK3576 EMITTELYYHTIMYS
CPU:
Octa-Core ARM -prosessori 4 aivokuoren A72 ytimet (2,2 GHz) ja 4 aivokuoren A53 ytimet (1,8 GHz)
Käyttäjäkeskeinen käsivarren Cortex-M0 MCU 400MHz
GPU:
ARM Mali-G52 MC3 @ 1GHz
Tukee OpenGL ES 1.1, 2,0 ja 3.2
Tuki tulivuori 1.1
Tukee OpenCL 2.0 -profiilia
Tukee AFBC: tä (ARM -kehyspuskurin pakkaus)
DDR:
Dual 32-bittinen LPDDR4/LPDDR4X/LPDDR5
VPU:
8KP30 H.265, AV1, VP9, AVS2 -videodekooderi
4KP120 H.265, AV1, VP9, AVS2 -videodekooderi
4kp60 H.265, H.264, AV1, VP9, AVS2 -videodekooderi
4KP60 H.264/H.265 Videokooderi
4KP60 MPEG -kooderi ja dekooderi

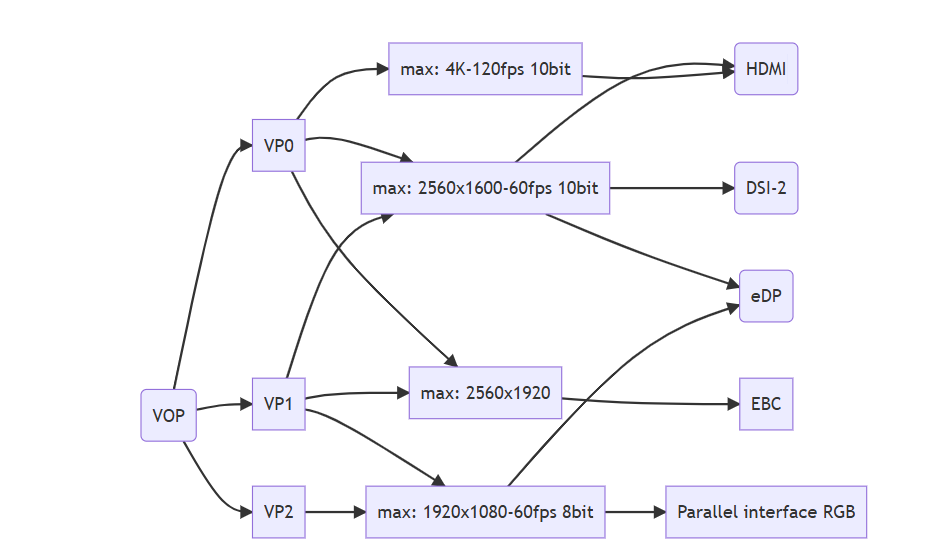

GTC:
HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX
MIPI DSI-2 TX @ 4K60
Displayport 1.4 TX @ 4K120
EPD (elektroninen paperinäyttö) TX @ 2560x1920
Rinnakkaisrajapinta (RGB888) TX @ 1080p60
1. Tue kolminkertaisen näytön näyttö 2,5 k+2k+2k
2. 2. kaksoisnäyttö 4K+ 2K
NPU:
Int8 -tietojenkäsittelyvoima on 6 yläosaa
Tukea kaksinkertaiset ytimet, kaksoisydin voi toimia yhdessä tai itsenäisesti
Tuki Int4, Int8, Int16, FP16, BF16 ja TF32 Computing 1 Mt: n sisäisellä SRAM: lla
Tukea monitehtävä, monenscenario Parallel Q -prosessointi Syvän oppimisen kehys: TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, ETC.
RGA (2D Graphics Engine):
RACKCHIP RGA V2.5 -moottori, kaksoisydin maksimiresoluutio: Lähdekuva 8192x8192, kohdekuva 4096x4096 Tukipohjansiirto ja läpinäkyvyystilan väri täyttö, mukaan lukien gradientin täyttö ja kuvion täyttö
Tukea alfa-sekoittumista, mukaan lukien globaali alfa, pikseliä kohden alfa ja gradientti
Tukea kaikkia ei-lukkujen skaalaussuhdetta 1/16-16
Tuki 0, 90, 180, 270
Videotulo
16 m pikselin ISP HDR: llä (enintään 120 db)
Tukee 3 MIPI CSI-2 -rajapinta
1 MIPI CSI-2 D-PHY: llä (4x1, 2x2)
1 MIPI CS1-2 C/D-PHY: llä (4x1)
Kaksi 4-kaistainen D-PHY V1.2 -rajapinnat
Jokainen käyttöliittymä voidaan määrittää 2x2 -datakanavaportiksi
Yhden 4-kaistainen (tai 3-data-tripletti) c/d-phy
D-Phy on v2.0, kanavanopeus 4,5 gbps
C-Phy on v1.1, kolmoisnopeus 2,5 gsps
Jokainen portti tukee 4 virtuaalikanavaa
DVP -rajapinta
Yksi DVP 8/10/12
16-bittinen
8/10/12/16 bittiä, enintään 150MHz I/O-taajuustuki BT.601/BT.656 ja BT.1120 VI -rajapintojen tukemiskokoonpano Pixel-kellon, vaaka-synkronointiin ja pystysuuntaisen synkronointikonfigurointiin 2/4-WAID-multipleksoinnin byte-lähetysmuodon muodossa Bt.656/BT.1120 BT.656/BT.1120
Säilytys-
UFS 2.1 HS-G3: lla (12 Gbps)
FSPI (kahdeksan kanavaa)
EMMC 5.1
SDMMC 3.0
Kamera, jos
2 MIPI CSI-2 D-PHY: llä (voidaan koostua 4x1: stä tai 2x2: sta)
1 MIPI CSI-2 C/D-PHY: llä (4x1)
1x 8110112116-bittinen DVP
Kuvanlaatu-Deinterlacing, Denoing, Skaalaus, hallintamoottori, terävyys, reunan tasoitus, DCI-HIST, 3D-LUT, ACM, HDR
Audio
I2S/TDM/PCM (2X 4T4R, 3X 2T2R), 2x 8CH PDM, 2x S/PDifasRC (2x 2CH + 2x 4Ch)
Verkko
2x RGMI -rajapinnat, ts. Kaksois gigabit Ethernet
. USB
1x USB 3.2 Gen 1, tukee tyypin C ALT-tilaa Displayportilla
. Pykälä
1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 -multipleksoitu portti
1 PCLE 2.1/SATA 3.1 Multipleksoitu portti
Muu 1/0
CAN FD, I2C, SPI, UART, GPIO
Turvallisuus (Arm Trustzone Security Extension)
Arm Trustzone -turvallisuuslaajennus
Suojain käynnistys/avain tikkaat/OTP
Crypto -moottori (RSA, ECC, Hash, Des, AES, Sha, SM)
Paketti:16x17mm, 0,65 sävelkorkeutta, FCCSP -paketti
